中弘大廈電動窗簾項目工程規范和技術要求—招標標書
來源：賽尚遮陽
瀏覽數：
發布日期：2018-07-20
采購貨物的標準、規格和技術要求
面料要求：
1）招標圖中遮陽簾尺寸，為理論尺寸，生產之前由安裝者實地確認尺寸，生產加工前需由承包商現場測量后確定尺寸。
2）遮陽面料：符合中國國家級消防阻燃標準要求，并達到國標B1級。
3）面料品牌：法國梅爾美、法國法拉利、德國JM、比利時COPACO進口品牌，要求環保型無污染，無飛邊、易清洗、易消毒、耐擦、耐磨、抗靜電，要求抗拉、抗折、抗撕裂強度大；面料懸掛表面平整、不變形；具有多個開孔面料型號選擇，滿足工程需要。
4）遮陽簾面料技術數據要求：
顏色：黑灰色,紅色（參考設計封樣，開孔率8%）
5）遮陽簾面料空隙規則對稱、不變形，抗撕拉性能出色。
6）提供5年質量保證。
法拉利面有全遮光和半遮光兩大類，下面展示內容為其技術參數。

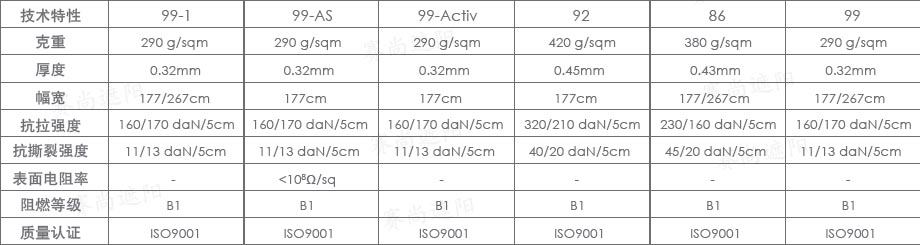

半遮光面料參數

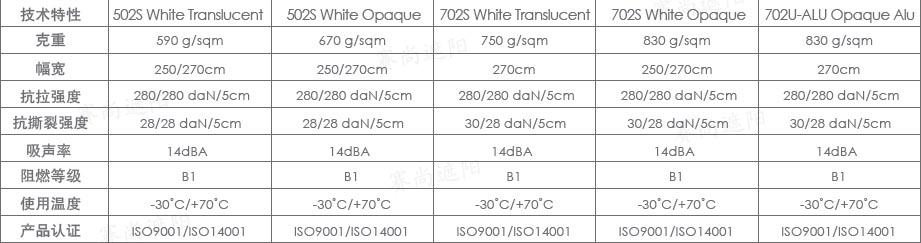

全遮光面料參數
面料封樣要求：在規定時間內提供用于投標遮陽材料的小樣用于封樣，并如實提供以下材料：
1）遮陽材料性能說明表；
2）遮陽材料產品環保認證；
在材料進場正式安裝之前，必須提供以下文件：
1）材料的質保證明；
2）海關報關證明復印件；
3）材料產地證明；
4）面料進場后需要復試，提供防火等級檢測報告。
5) 產品出廠前的檢測報告復印件；
上述各材料需有遮陽材料生產商簽章。
窗簾盒要求：
1）窗簾盒材質為鋁合金、具體截面參考招標圖，表面粉末噴涂，顏色同幕墻立柱顏色一致。
2）所有窗簾盒由投標單位自行制作安裝，費用包含在總合同中。
電機要求：
1）電機品牌：采用原裝進口法國somfy、意大利Nice、德國elero、美國路創。需提供電機進口報關單，原產地證明、電機廠家項目授權函、提供電機五年質量保證書。
2）管狀電機必須確保如下技術性能：
工作電壓220V/50Hz，防護等級≥IP44，電機扭矩≥8Nm,轉速≥17rpm，單臺電機功率不低于120W，持續工作時間不低于4分鐘。
供貨廠家應將電機型號、電壓、電源、功率、扭矩、轉速(每分鐘)、單向行程、過熱斷電保護(分鐘)、絕熱等級、防護等級等參數標明。
電機1米范圍內噪音小于等于42dB，電機啟動/停止時，順滑流暢安靜，沒有明顯的“咔咔”聲。
電機必須提供中國CCC認證，質保期不低于5年。
控制要求：
可實現遙控的控制方式，每個大堂與每個小業主區域可以獨立控制；卷簾控制器與電機應為同一品牌；
大堂部分：
1.所有大堂的電動窗簾采用樓宇自控系統控制，可在安防控制室或物業值班室內控制全部電動窗簾的升降。
2.每個大堂的窗簾可以統一控制，窗簾全部同步動作，又可以對某一幅電動窗簾進行單獨控制。
3.每個大堂的電動窗簾要求在本層電氣豎井就地控制，便于日常檢修及維護，要求可接通及斷開本大堂電動窗簾的電源及控制升降。
4.大堂地面有地溝式風盤，需保證地溝式風盤正常運行的情況下窗簾不產生搖擺，廠家需自行深化設計，考慮配重等問題。
5.首層大堂窗簾設置中間限位，采用三檔升降控制：全升、降至距地4米、全降。
6.其余大堂分為上下兩排電動窗簾，上排窗簾均一次降到最低。下排窗簾設置中間限位，采用三擋升降控制：全升、降至設定位置、全降。
7.第33、34層處大堂不在本次招標范圍內。
業主部分：
1.業主部分的電動窗簾采用遙控器控制，可對單個窗簾進行獨立控制及所有窗簾的整體控制。本次招標只含整體控制的遙控器，但需具備單獨控制的改造要求。
2.第33、34、35層窗簾不在本次招標范圍內。
3.第11、23層避難層采用手動升降的普通窗簾。
圖紙深化設計及投標封樣要求
圖紙要求：
需要投標單位中標后深化圖紙。其內容必須包含必要的各項施工圖，設計說明書。反應產品內部結構和結點工藝；主要結點必須要有放大的節點詳圖；圖紙應詳細標注各種形位尺寸、各部件所采用材料。在建筑師及甲方書面確認后才可施工。
投標封樣要求：

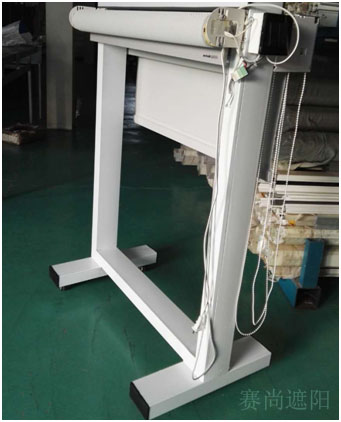

投標樣品參考
該投標封樣需要在回標前送達招標人指定地點，請投標單位務必重視，如不提供將作廢標處理。面料顏色為黑灰色,紅色（參考設計封樣，開孔率8%）
