電動梭型百葉系統是在建筑物外部使用鋁合金葉片的大型遮陽產品，其百葉片可調整翻轉角度以調整進入室內的光照量。百葉翻板的安裝方式可分為水平方向和豎直方向兩種，同時可以使用玻璃百葉板，用于通風控制。葉片呈梭形，雙弧面、造型優美，具高科技質感，葉片轉角在0°~110°可調，可根據太陽的照射角度來調整葉片的角度，從而達到遮陽調光的效果。葉片截面大且為中空結構、強度高，符合外墻百葉韌度及延展性要求，閉合式減少正向風壓的壓力，不受風力影響的遮陽控制，能起到保護玻璃幕墻的作用。百葉板機構是在改變?nèi)~片翻轉角度的同時以達到不同遮陽、調光通風、防雨、防塵效果，其機構堅固不易變形還可以起到防盜作用。

隱藏式的電機或外置式電機連桿推動，結構科學、能輕松的安裝組合，有可靠的質量保證；適用于各種現代建筑的大型玻璃幕墻和玻璃天頂、平面、立面、和斜面建筑室內外遮陽。

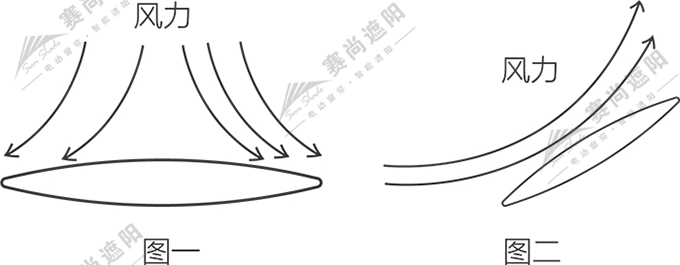

葉片外型設計為魚腹式流線型，并非為直接采取鋁型材壁厚加強(如圖一)；
根據流體力學計算，流線型表面設計百葉每平米如承受100Kg風壓時，可消散約30%即30Kg風壓；
型材壁厚轉化成魚腹型設計，在外觀效果提升，且大幅降低建筑所承受之重力；
當百葉開啟角度大于60度時，其抗壓值會再提升40%如沖擊力為100Kg時總消散風壓值約為70%即70Kg(如圖二)。

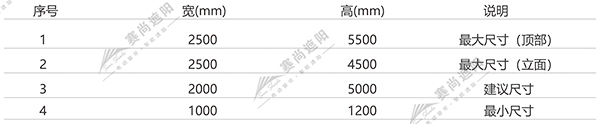

梭形百葉應用尺寸

梭形百葉應用尺寸

梭形百葉特點

1、通風與遮陽兼顧

機翼百葉可調節角度的百葉片，即可室內的自然通風，又同時阻擋有害紫外線的照射。

2、節能環保

不同房間可相互保持通風狀態，小角度的開啟又可同時保護私人空間。

3、控制方式

翻版百葉控制方式有：手動控制（自鎖裝置）、機械傳動控制、無線遙控控制、自動控制、智能感應控制（風光雨感應控制）。

梭形百葉垂直安裝特點及優勢

1、梭形百葉垂直式安裝，就是梭型百葉葉片豎向垂直于地面的安裝，梭形百葉的葉片規格基本上不小于200mm，如果是面積比較大的建筑，基本上采用寬度300mm以上，因?yàn)樗笮稳~片截面越大，強度越好，單片跨度也就做的越長，遮陽與裝飾效果比較好。

2、遮陽隔熱效果，由于梭形百葉具有中空腔體，而且有腔體還比較大，在遮擋陽光的同時，隔熱效果也是很明顯的，電動梭形百葉，還可根據陽光照射角度不同，翻轉葉片角度，以達到遮陽與調節光線的作用。

3、垂直式安裝，樓層分格界面分明，梭形百葉垂直安裝分格基本上是以樓層的層界層為準，如建筑每層的層高會在3.5米到5米之間，梭形百葉結構會在每層的樓層面處理以框架分格，這樣梭形遮陽板的安裝也是以樓層為標準安裝，這樣可實現建筑遮陽以層為單位的控制以符合不同樓層遮陽的要求，也可體現每個樓層的不同裝飾效果。

4、梭形百葉豎向垂直安裝的多種裝飾效果，梭形百葉呈垂直豎向安裝，由人活動的視覺角度是水平方向移動的，但隨著人視角移動，也會形成不同角度的裝飾效果，而且也可以通過葉片角度的翻轉改變視角，另外梭形雙弧面型流線型外觀也為裝飾層次立體感增色不少。

5、梭形遮陽百葉安裝在戶外，可以起到減少風壓的作用力，雙弧面可以減少風的摩擦力，也降低強風噪音，而且葉片垂直安裝也能避免灰塵的堆積，便于更好的保潔作用。

梭形百葉結構圖

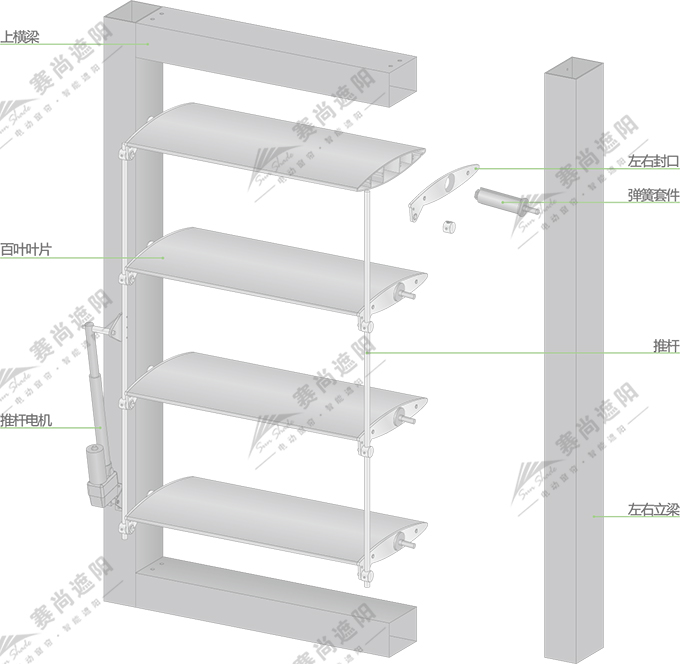

電動梭型百葉產品結構圖

電動梭型百葉產品結構圖

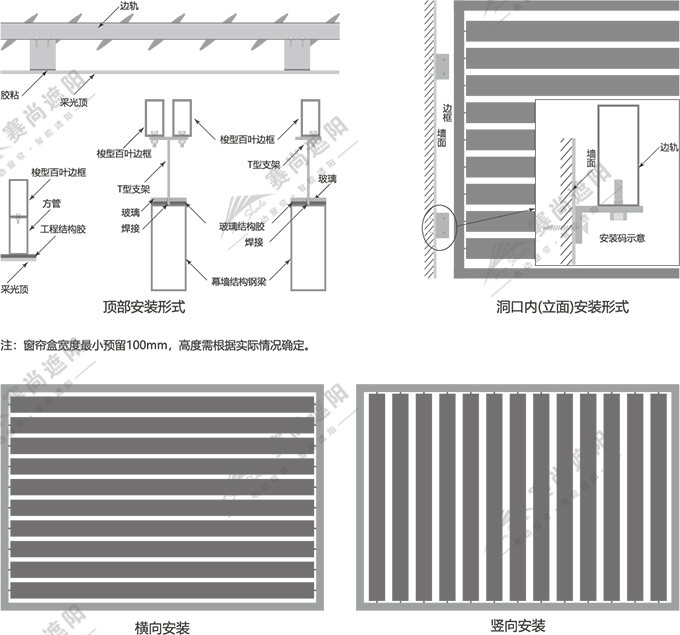

梭形百葉安裝方式

圖：梭形百葉安裝方式

圖：梭形百葉安裝方式

梭形百葉對于建筑的功能和特點

1、節能遮陽、降低空調能源消耗；
2、防止眩光；
3、增加采光；
4、改造晝光照明均齊度；
5、引導自然通風；
6、改善室內環境微氣候；
7、造成建筑外觀的光影美學變化。

梭形百葉電機選擇

根據梭形百葉傳動形式可選擇不同形式電機，外傳動形式需要選擇推桿電機，內傳動形式需采用管狀電機。如產品需要配合消防聯動功能，建議選擇24V推桿電機。根據產品尺寸扭力應不小于25Nm。尚飛Rodeo系列及LT50系列電機參數如下所示。

梭形百葉推桿電機參數

梭形百葉推桿電機參數

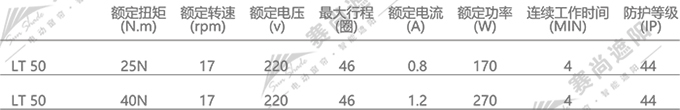

梭形百葉管狀電機參數

梭形百葉管狀電機參數

梭形百葉葉片選擇

梭型百葉葉片選擇應從多方面因素考慮。包括現場幕墻結構、分隔、當?shù)貧夂驐l件，以及建筑高度、造型等。選在不同規格的葉片，從而使建筑滿足遮陽節能要求的前提下。也能提升建筑美觀度，整體性。目前市場常用規格150mm、200mm、250mm、300mm、450mm等。

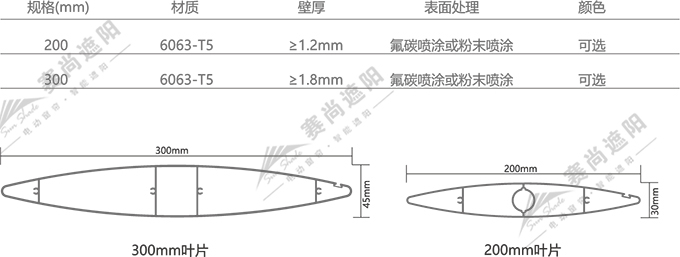

梭形百葉技術參數

梭形百葉技術參數

梭形百葉應用場所

它簡潔而優雅的結構很容易與各種建筑相融合，如公共建筑，辦公建筑，工廠，酒店，醫院，學校和體育建筑等。廣泛應用于各種現代建筑的大型玻璃幕墻、玻璃天頂、窗戶的室內外遮陽，可靈活運用于平面、立面、斜面建筑。

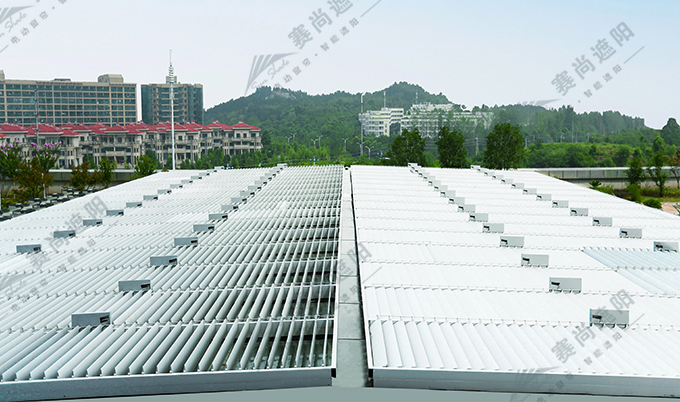

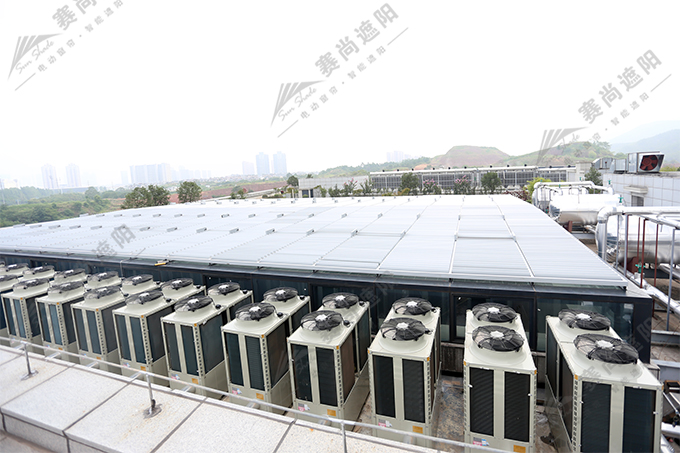

梭形百葉實景圖
