風雨感應器

風雨感應器安裝方便，可安裝于墻、桅桿或屋頂?shù)忍帲褂秒娫礊?20V交流電，通過感應空氣中風速大小、水分密度等指標控制電動設備運行。

風雨感應器性能和技術參數

1、風感器為3葉風標式監測，準確可靠；可設定1-4級風速值，范圍：3Km/h--20km/h。

2、雨感器為表面式檢測，反應迅速；可設定范圍：1mm/h—5mm/h。

3、風標體由抗撞擊的聚酰胺材料制造。

4、雨測面附為熱鍍金探測面，外層樹脂包裹。

5、感應器內置自動復位延遲裝置。

6、外殼抗風雨高分子外殼。

7、安裝方便，可固定于墻/桅桿上和屋頂?shù)忍帲闪?臥安裝。

8、使用電源：接收機AC220V。

9、輸出2線無源閉合觸點，容量：5A。

10、可直接控制各種電動開窗機或其它電動設備。

11、系統構成：感應探頭+信號處理器。

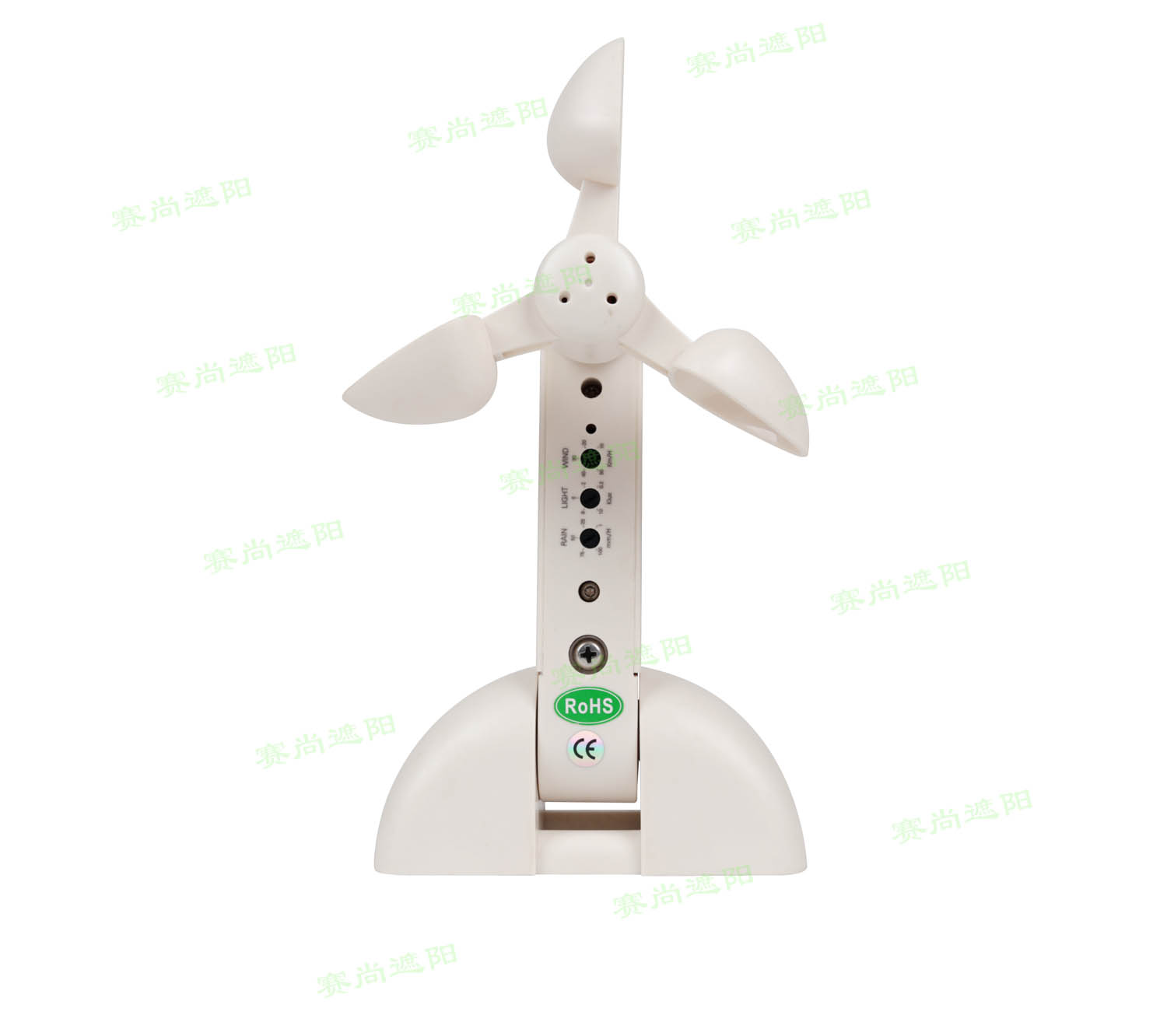

風雨感應器實物圖

風雨感應器接線端子（4根線）

1、端子N和L接：AC220V電源。

2、端子L1和L2無源閉合信號觸點。

風雨感量的調節

風感調節

用小十字螺絲刀調節“Wind”旋鈕，順時針旋轉，風速減小；逆時針旋轉，風速增大。

（1）對應關系


 注意：調節好后，用PVC薄膜貼片密封，貼住風/雨/光的調節窗口！

 當風速達到設定值時，接收機輸出觸點閉合信號。

雨感調節

用小十字螺絲刀調節“Wind”旋鈕，順時針旋轉，雨量減小；逆時針旋轉，雨量增大。

（1）對應雨量范圍

1mm/h—5mm/h

注意：調節好后，用PVC薄膜貼片密封，貼住風/雨/的調節窗口！

當下雨量達到設定值時，接收機輸出觸點閉合信號。
