電動開合簾傳動箱

電動開合簾傳動箱技術參數

        名稱：傳動箱
        型號：SS-A183592
        類型：電動開全合簾
        顏色：白色為主，可噴涂
        輔件：電機皮帶
        適用窗簾類型：適用開合簾
        長度：0.5-12m（按軌道最長算）
        寬度：窗簾盒寬度，雙軌20cm

產品特點

        適用于賽尚直路電動軌道、賽尚彎路電動軌道。適合多類直線及弧形電動開合簾。

電動開合簾工作原理

        電動開合簾采用交流同步電動機作為動力，帶齒履帶輪安裝于傳動箱內，通過電動機一端的NW型式行星變速機構將動力傳給履帶。履帶被藏于特殊構造的鋁軌中，履帶是一種由高強度低伸長聚合材料制成的，在整個使用壽命中一直處于彈性形變狀態中；電機的另一端是控制盒通過一組行星齒輪，直接傳送給兩組帶差位輪結構的行星變速系統，同時控制兩只微動開關的接觸與斷開，從而達到控制電機的轉動與停止。電機繞組采用雙繞組電容運行方式，控制雙繞組工作方式，使同步電機實現正轉與反轉。電機與傳動箱采用帶有鎖緊片的咬口連接方式，電機與電源之間采用自鎖接觸插件方式連接，給安裝、維修和調整帶來很大方便。電機電路系統取消了傳統的限位開關，從而省卻了來回連接電線，使窗簾導軌整體上簡潔干凈。電機傳動系統最大限位距離為17米。

擴展閱讀：

        1、如何挑選優質的電動開合簾系統

        2、電動開合簾及卷簾運行展示

        3、電動開合簾及弧形開合簾的測量與設計

電動開合簾傳動箱實物圖

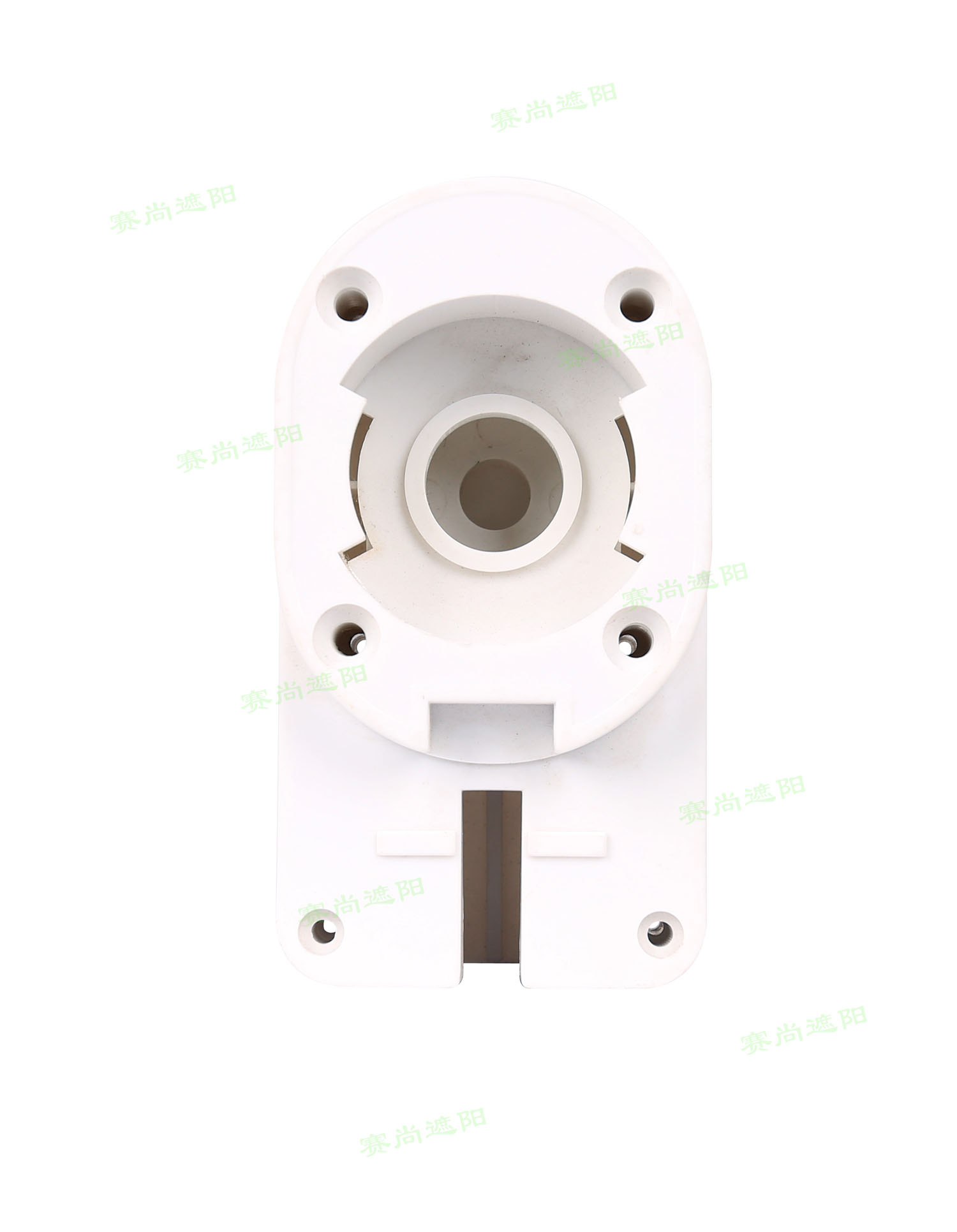

電動開合簾傳動箱實物圖一

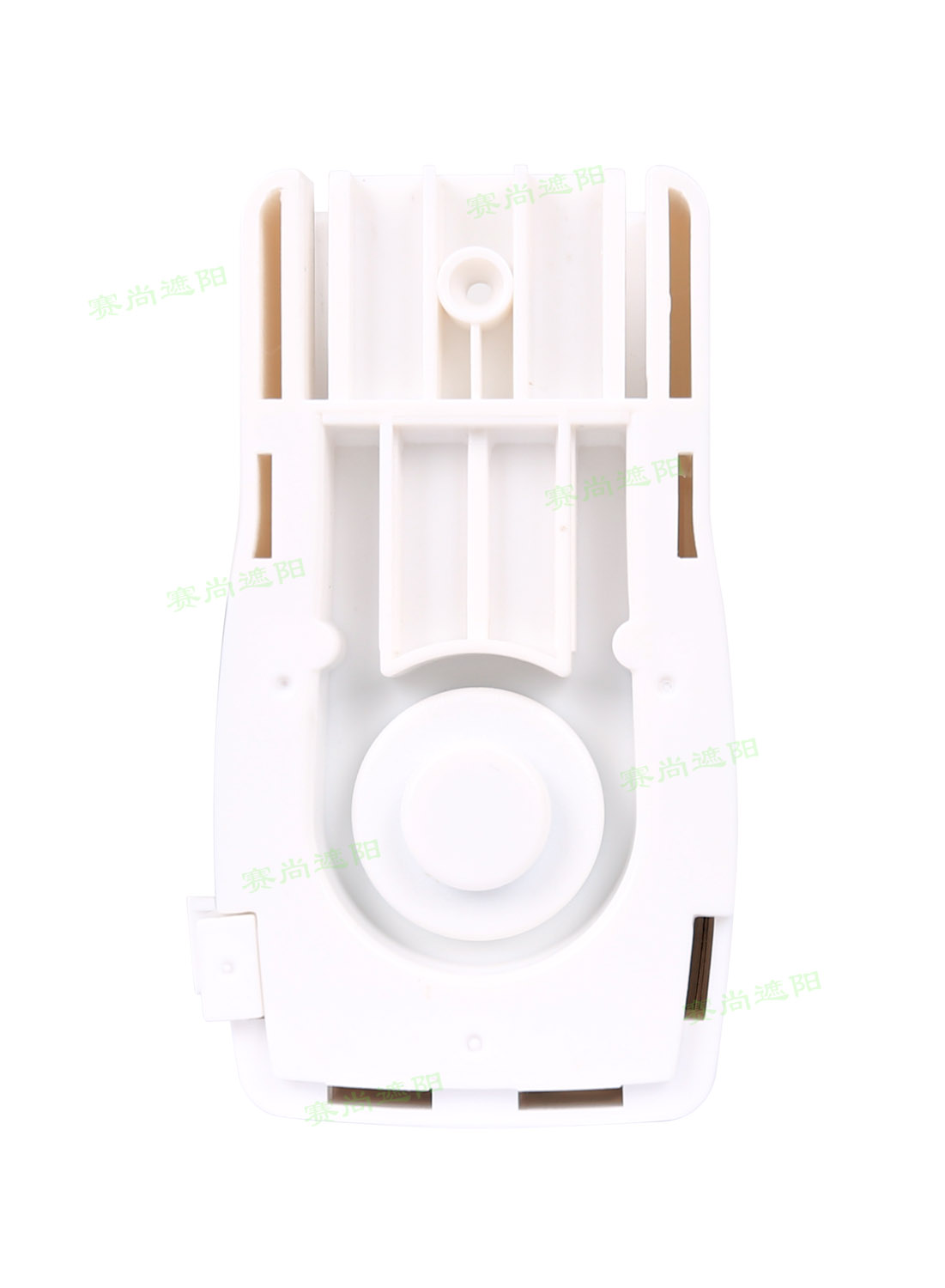

電動開合簾傳動箱實物圖二
